Beschreibung

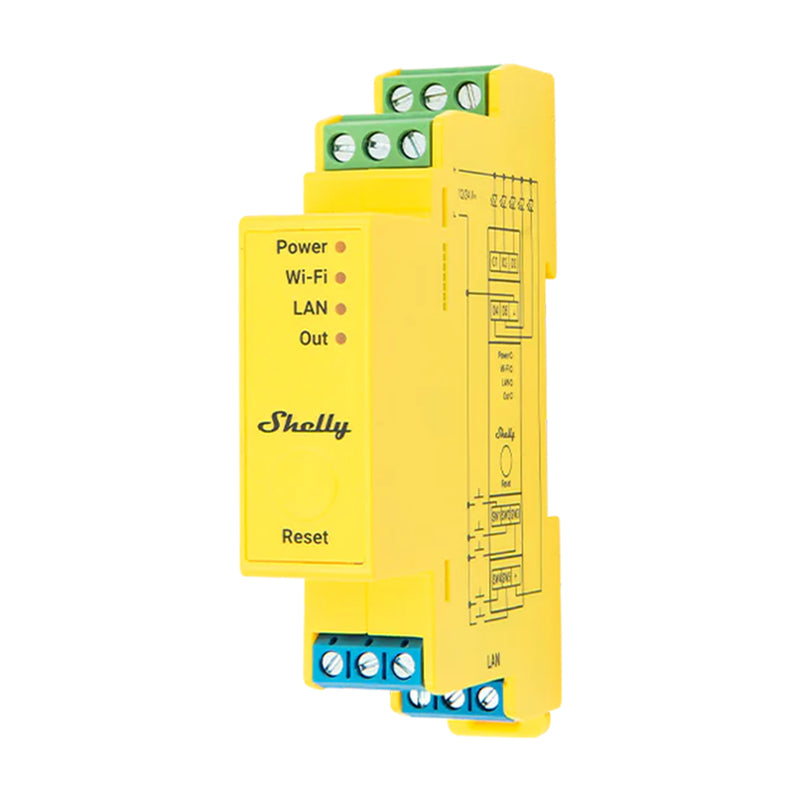

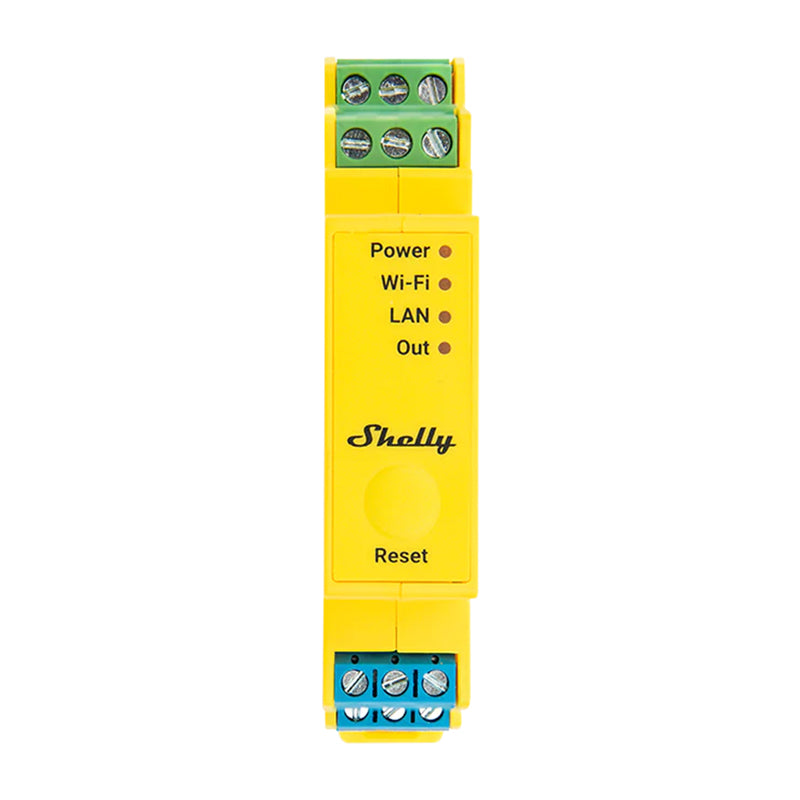

Shelly RGBWW Pro WiFi 5-Kanal-DIN-Schienen-Lichtsteuerung
Shelly RGBWW Pro PM ist ein professioneller 5-Kanal-LED-Beleuchtungscontroller für die DIN-Schienenmontage. Er ermöglicht die Steuerung von fünf unabhängigen Lichtkanälen oder mehrfarbigen RGB- und CCT-Streifen und ermöglicht dank präziser Leistungsmessung die Überwachung von Spannung, Stromstärke und Stromverbrauch in Echtzeit. Der Controller bietet sowohl WLAN- als auch Bluetooth-Konnektivität sowie einen Ethernet-Anschluss für Flexibilität in Wohn- und Industrieanlagen. Das Gerät benötigt keinen zusätzlichen Hub.
Flexible Steuerungsprofile
Das Gerät unterstützt vier Betriebsprofile: RGB + CCT, CCT x2, RGB + 2x Light und Light x5. Im Light x5-Profil können fünf Ausgänge unabhängig voneinander gesteuert werden, was maximale Konfigurationsfreiheit bietet. Der RGB + CCT-Modus hingegen ermöglicht die gleichzeitige Steuerung von Farbe und Farbtemperatur des Lichts.
Integrierte Energiemessung
Der Shelly RGBWW Pro PM verfügt über die Funktion zur Messung von Wirkleistung, Scheinleistung, Leistungsfaktor und Energie (Basis aktiv und blind). Der Benutzer erhält Zugriff auf genaue Energieverbrauchsdaten für jede Lichtquelle, was eine bessere Verbrauchsplanung und eine höhere Energieeffizienz ermöglicht.
Wi-Fi-, LAN- und Bluetooth-Konnektivität
Das Gerät kann gleichzeitig über WLAN und LAN betrieben werden und dient auch als WLAN-Signalverstärker oder BLE-Gateway. Es bietet zuverlässige lokale Netzwerkkommunikation und Fernzugriff über die Shelly Smart Control App. Die Konfiguration kann auch über die integrierte Weboberfläche erfolgen.
Hohes Maß an Sicherheit
Dank des integrierten Schutzes gegen Überhitzung, Überspannung und Überlastung reagiert der Shelly RGBWW Pro PM sofort auf gefährliche Bedingungen – er schaltet Kanäle ab und sendet Benachrichtigungen. Darüber hinaus besteht das Gehäuse des Geräts aus flammhemmendem Kunststoff (Klasse V-0), was die Sicherheit der gesamten Installation erhöht.
Intelligente Szenen und Automatisierungen
Der Controller unterstützt bis zu 20 Zeitpläne, HTTP/HTTPS-Webhooks und erweiterte mjS-Skripte, sodass Sie komplexe Betriebsszenarien erstellen können. Sie können das Licht je nach Sonnenaufgang und Sonnenuntergang steuern, Helligkeitsübergangszeiten sowie Helligkeits- und Farbtemperaturgrenzen festlegen.
Präzise Steuerung und einfache Bedienung
Shelly RGBWW Pro PM arbeitet mit Tastern, Schaltern und analogen Potentiometern (10 kΩ). Es ermöglicht die Konfiguration des Nachtmodus, die unabhängige Einstellung jedes Kanals sowie detaillierte Einstellungen von Übergängen, Mindesthelligkeit oder Farbtemperatur für jeden Ausgang. Der Benutzer hat außerdem Zugriff auf den Ereignisverlauf und kann die KVS-Datenspeicherfunktion nutzen.
Verwaltung über die Shelly-App
Der Shelly RGBWW Pro PM funktioniert mit der kostenlosen Shelly Smart Control App, mit der Sie das Gerät lokal und per Fernzugriff verwalten können. Damit können Sie Einstellungen konfigurieren, die Beleuchtung steuern, Zeitpläne erstellen und den Energieverbrauch überwachen. Außerdem erhalten Sie Zugriff auf den Ereignisverlauf.
| Hersteller | Shelly |
|---|---|
| Modell | ProRGBWWPM |
| Maße | Ca. 94 × 19 × 69 mm |
| Gewicht | 61 g |
| Max. Drehmoment zum Anziehen von Schraubverbindern | 0,4 Nm |
| Leiterquerschnitt | 0,5 bis 2,5 mm² / 20 bis 14 AWG (grüner Stecker), 0,5 bis 1,5 mm² / 20 bis 16 AWG (blaue Stecker) (massive Hülsen, gedrehte Hülsen und Aderendhülsen) |
| Länge des abisolierten Kabels | 6-7 mm (grüner Stecker), 5-6 mm (blaue Stecker) |
| Montage | Auf einer DIN-Schiene |
| Gehäusematerial | Plastik |
| Gehäusefarbe | Gelb |
| Betriebstemperaturbereich | Von -20°C bis 40°C |
| Luftfeuchtigkeit in der Arbeitsumgebung | 30–70 % relative Luftfeuchtigkeit |
| Maximale Aufstellhöhe | 2000 m |
| Stromversorgung | 12-24 VDC |
| Stromverbrauch | < 1,5 W |
| Externer Schutz | 16 A, Charakteristik B oder C, 6 kA, Energiebegrenzungsklasse 3 |
| Max. Schaltspannung | 24 V DC |
| Max. Schaltstrom | 16 A |
| Max. Steuerstrom | 16 A (gesamt), 6 A (pro Kanal) |
| CCT-Bereich | 2700–6500 K (Standard, konfigurierbar von 1000–10000 K) |
| Voltmeter (DC) | 12-24 V ±10 % |
| Voltmetergenauigkeit | ±5 % (für 12–24 V DC) |
| Amperemeter (DC) | 0-5 A ±10 % |
| Genauigkeit des Amperemeters | ±5 % |
| Strom- und Energiezähler | Wirk- und Scheinleistung, Wirk- und Scheinenergie, Leistungsfaktor, Grundwirk- und Blindenergie |
| Messdatenspeicherung | NEIN |
| Interner Temperatursensor | Ja |
| Wi-Fi-Protokoll | 802.11 b/g/n |
| Wi-Fi-HF-Band | 2401 - 2495 MHz |
| Max. WLAN-Signalstärke | < 20 dBm |
| WLAN-Reichweite | Bis zu 30 m im Innenbereich, bis zu 50 m im Außenbereich (je nach Bedingungen) |
| Bluetooth-Protokoll | 4.2 |
| Bluetooth-HF-Band | 2400 - 2483,5 MHz |
| Max. Bluetooth-Signalstärke | < 4 dBm |
| Bluetooth-Reichweite | Bis zu 10 m im Innenbereich, bis zu 30 m im Außenbereich (je nach Bedingungen) |
| Prozessor (CPU) | ESP32-D0WDQ6 |
| Taktfrequenz | 40 MHz |
| Flash-Speicher | 8 MB |
| Anzahl der Zeitpläne | Bis zu 20 |
| Webhooks (URL-Freigaben) | Bis zu 20 (bis zu 5 URLs pro Webhook) |
| Skriptunterstützung | Ja |
| MQTT | Ja |
| Verschlüsselung | Ja |
| Erweiterte Planung | Ja |
| KVS (Schlüssel-Wert-Speicher) | Ja |
