Beschreibung

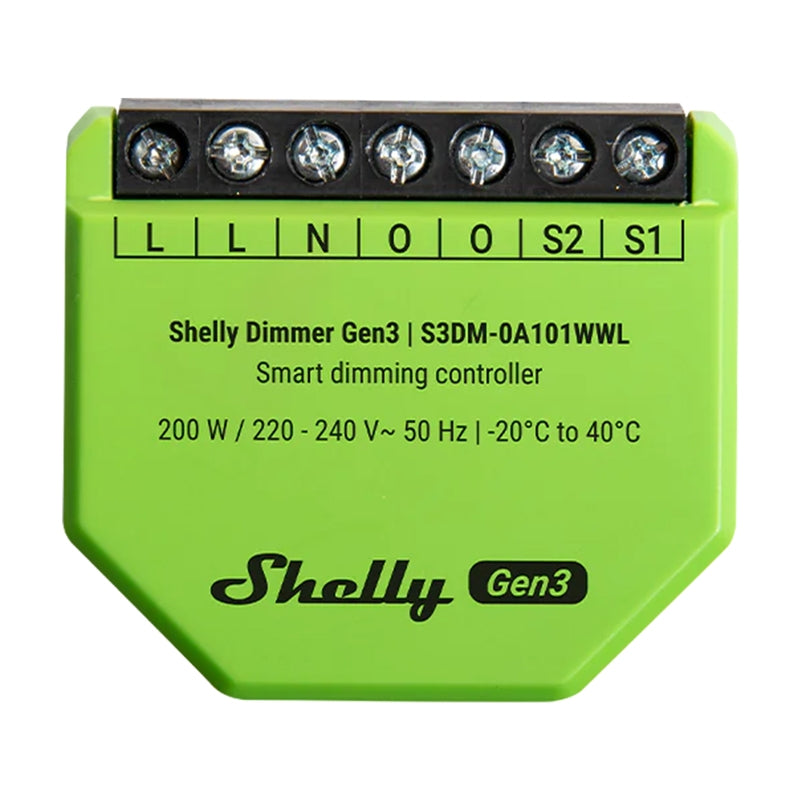

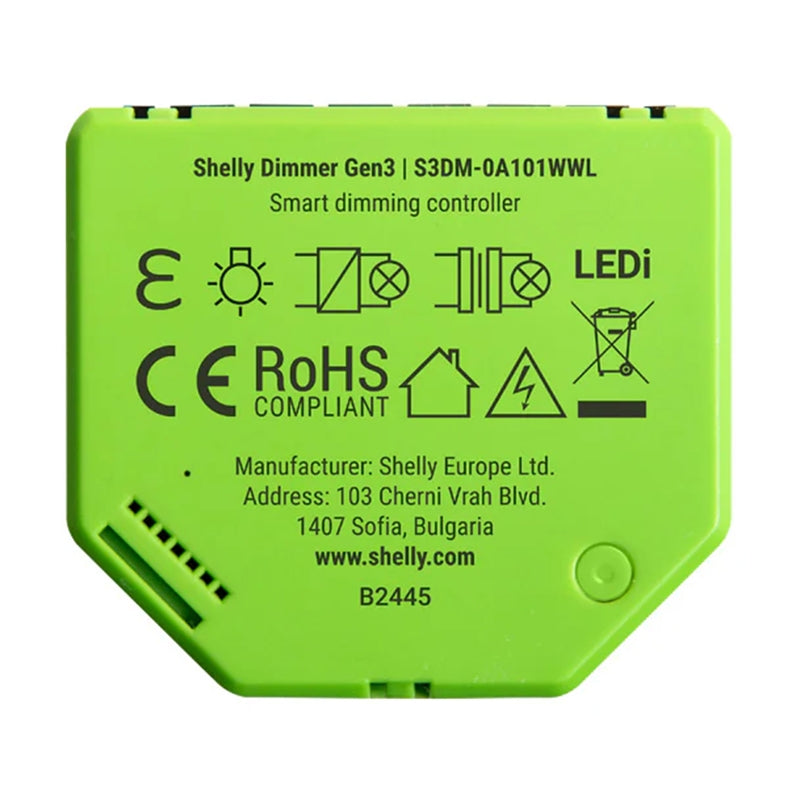

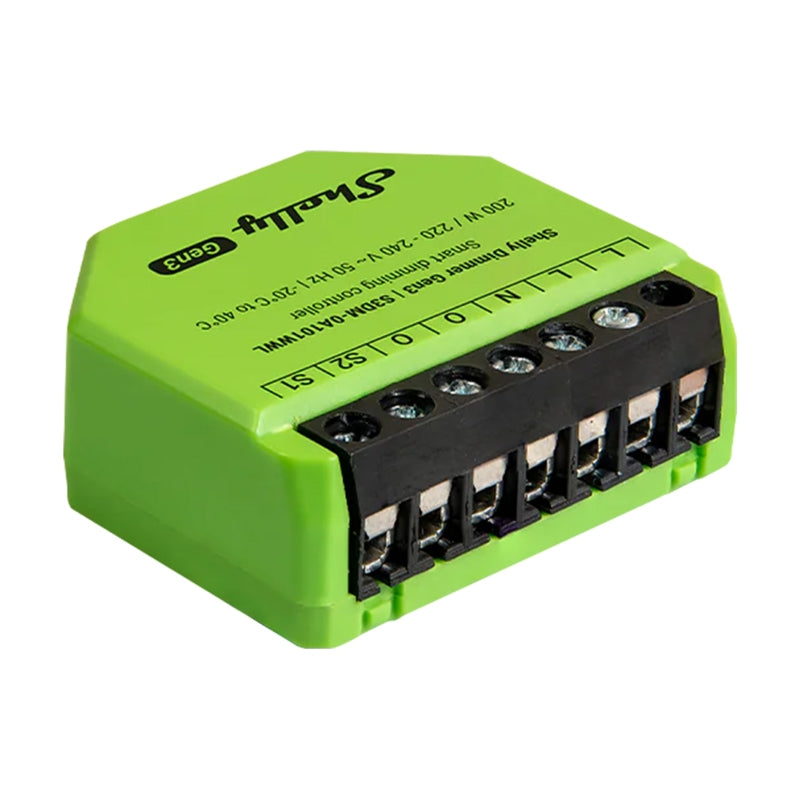

Shelly Dimmer Gen3 WiFi-Lichtsteuerung
Der Shelly Dimmer Gen3 ist ein kompakter Einkreis-Lichtdimmer, der die präzise Steuerung der Lichthelligkeit per Smartphone, Tablet, Computer oder Hausautomationssystem ermöglicht. Er funktioniert über ein lokales WLAN-Netzwerk ohne zusätzlichen Hub und unterstützt auch die Fernsteuerung über die Cloud. Er kann mit oder ohne Neutralleiter betrieben werden. Das Gerät bietet außerdem WLAN-Signalverstärkung, Kompatibilität mit Bluetooth und BLE Gateway sowie verschiedene Automatisierungsoptionen, darunter Zeitpläne, Skripte und die Integration mit Systemen wie Home Assistant, Google Home, Alexa oder SmartThings.
Arbeiten mit und ohne Neutralleiter
Der Shelly Dimmer Gen3 ermöglicht die Installation in Systemen mit und ohne Neutralleiter, was bei der Nachrüstung bestehender Installationen entscheidend ist. Für den Betrieb ohne Neutralleiter ist bei einer Last von weniger als 20 Watt ein Bypass-Modul erforderlich – eine solche Lösung verhindert, dass die Lampe nach dem Ausschalten versehentlich leuchtet.
Genaue Messungen und Schutz
Bei angeschlossenem Neutralleiter ermöglicht das Gerät die Messung von Spannung (180–240 V), Stromstärke (0–3 A) und Energieverbrauch. Die Messungen erfolgen mit einer Genauigkeit von ±5 %. Das Gerät verfügt zudem über einen internen Temperatursensor sowie Kurzschluss- und Überlastschutz. Hinweis: Diese Funktionen sind nur bei Anschluss eines Neutralleiters einwandfrei.
Komfortable Steuerung und präzises Dimmen
Das Produkt unterstützt den Phasenabschnittsmodus, der ein sanftes Dimmen einer Vielzahl von Lichtquellen ermöglicht – von LEDs (bis 150 W) über Halogenlampen (bis 200 W) bis hin zu elektronischen Transformatoren. Die automatische Dimmerkalibrierung garantiert einen gleichmäßigen Dimmeffekt unabhängig von der Art der Lichtquelle. Integrierte Funktionen wie minimale und maximale Helligkeitseinstellung, Anpassung der Übergangszeit und Nachtmodus ermöglichen die vollständige Kontrolle über die Beleuchtung – sowohl manuell als auch über Zeitpläne.
Automatisierung und erweiterte Zeitpläne
Shelly Dimmer Gen3 unterstützt bis zu 20 Zeitpläne und 20 Webhooks (mit jeweils 5 URLs). Er ermöglicht die Erstellung erweiterter Szenarien mithilfe von Skripten und lokalen Aktionen. Sie können Helligkeitsänderungen und Übergangszeiten planen und das automatische Ein- und Ausschalten des Lichts einstellen. Dank der Unterstützung von MQTT, KVS und virtuellen Komponenten ist eine umfassende Integration in fortschrittliche Gebäudeautomationssysteme möglich.
Allgemein
| Hersteller | Shelly |
|---|---|
| Modell | DimmerGen3 |
Physikalische Parameter
| Maße | 38 x 42,5 x 16,5 mm / 1,50 x 1,67 × 0,65 Zoll |
|---|---|
| Gewicht | 24,3 g |
| Maximales Anzugsdrehmoment der Klemmen | 0,4 Nm / 3,5 lbin |
| Kabelquerschnitt | 0,2 bis 2,5 mm² / 24 bis 14 AWG (massiv, mehrdrähtig, Hülsen) |
| Länge des abisolierten Kabels | 5 bis 6 mm / 0,20 bis 0,24 Zoll. |
| Montage | Wandkasten |
| Gehäusematerial | Plastik |
| Gehäusefarbe | Grün, Aufdruck: schwarz |
| Farbe der Anschlüsse | Schwarz |
Umweltbedingungen
| Betriebstemperatur | -20 °C bis 40 °C / -5 °F bis 105 °F |
|---|---|
| Luftfeuchtigkeit bei Betrieb | 30 % bis 70 % relative Luftfeuchtigkeit |
| Maximale Höhe. | 2000 m / 6562 Fuß |
Elektrische Parameter
| Stromversorgung | 220-240 V~, 50 Hz |
|---|---|
| Stromverbrauch | < 1,5 W |
| Kein Neutralleiter | Ja |
| Mindestlast ohne Neutralleiter und ohne Bypass | 20 W |
| Dimmtyp | Hinterkante |
| Externer Schutz | 16 A, Charakteristik B oder C, 6 kA Abschaltvermögen, Energiebegrenzungsklasse 3 |
| Kurzschlussschutz | Ja |
Parameter der Ausgangsschaltung
| Maximale Ausgangsleistung | 200 W |
|---|
Sensoren und Messungen
| Spannungsbereich (AC) | 180-240 V |
|---|---|
| Genauigkeit der Spannungsmessung | ±5 % (bei Verwendung mit Neutralleiter) |
| Strombereich (AC) | 0-3 A |
| Genauigkeit der Strommessung | ±5 % (bei Verwendung mit Neutralleiter) |
| Interner Temperatursensor | Ja |
W-lan
| Protokoll | 802.11 b/g/n |
|---|---|
| HF-Band | 2412-2472 MHz |
| HF-Leistung | < 20 dBm |
| Reichweite | Bis zu 30 m im Innenbereich / 50 m im Außenbereich (je nach Bedingungen) |
Bluetooth
| Protokoll | 4.2 |
|---|---|
| HF-Band | 2402-2480 MHz |
| Maximale HF-Leistung | < 4 dBm |
| Reichweite | Bis zu 10 m im Innenbereich / 30 m im Außenbereich (je nach Bedingungen) |
Mikroprozessoreinheit
| CPU | ESP32 C3 / STM32 G051 |
|---|---|
| Taktfrequenz | ESP32 C3 - 40 MHz |
| Flash-Speicher | 8 MB |
Firmware-Funktionen
| Zeitpläne | 20 |
|---|---|
| Webhooks (URL-Freigaben) | 20 mit 5 URLs pro Webhook |
| Skripte | Ja |
| MQTT | Ja |
| Erweiterte Planung | Ja |
| KVS (Schlüssel-Wert-Speicher) | Ja |
