Beschreibung

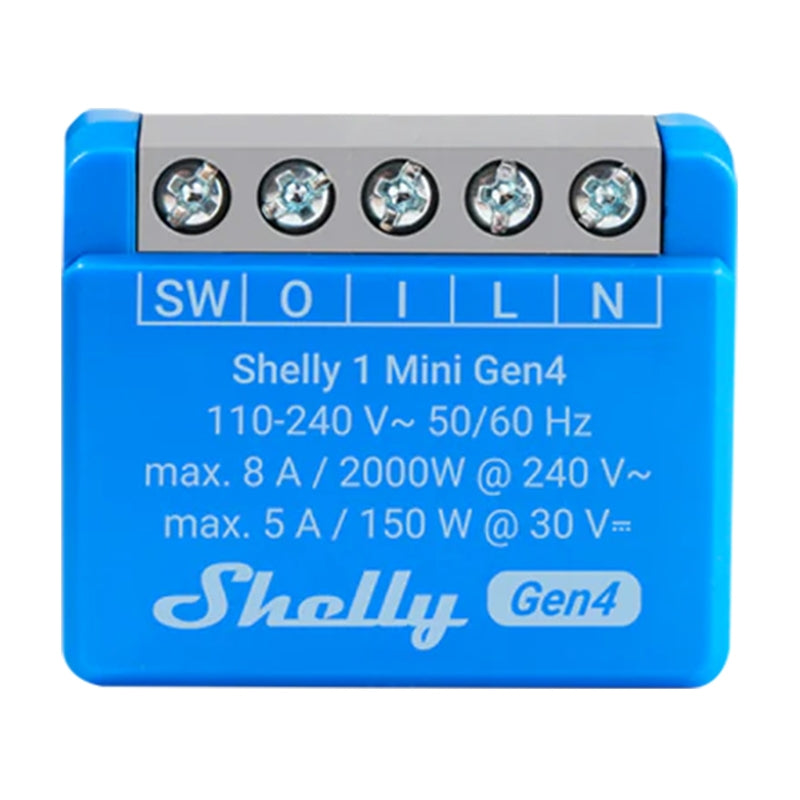

Shelly 1 Mini Gen4 Controller Zigbee/Matter
Der Shelly 1 Mini Gen4 ist ein leistungsstarker Relais-Controller, der trotz seiner geringen Größe (29 x 34 x 16 mm) mehrere Kommunikationsstandards unterstützt, darunter WLAN, Zigbee, Bluetooth und Matter. Er kann in Abzweigdosen, hinter Steckdosen und in Bereichen mit begrenztem Montageplatz montiert werden. Dank seiner potentialfreien Kontakte eignet sich das Gerät für Anwendungen, die eine galvanische Trennung von Stromkreisen erfordern, beispielsweise zur Steuerung von Toren, Relais, Klingeln oder Automatisierungssystemen unabhängig von deren Betriebsspannung. Er unterstützt außerdem Zeitpläne, Szenen und Skripte und lässt sich in Hausautomationssysteme wie Google Home, Alexa und Samsung SmartThings integrieren.
Umfangreiche Konnektivität und Matter-Protokollkompatibilität
Der Shelly 1 Mini Gen4 Controller bietet Kommunikation über WLAN (802.11 b/g/n), Zigbee (802.15.4) und Bluetooth 5.0. Das Gerät fungiert zudem als BLE-Gateway sowie WLAN- und Zigbee-Signalverstärker für andere IoT-Geräte. Dank seiner Kompatibilität mit dem Matter-Protokoll lässt er sich in jedes Ökosystem integrieren, das den Standard unterstützt. Dies erhöht seine Vielseitigkeit und vereinfacht die Konfiguration in unterschiedlichen Wohnumgebungen.
Potentialfreie Kontakte und Betrieb mit unterschiedlichen Spannungen
Der Shelly 1 Mini Gen4 bietet den Vorteil, sowohl Niederspannungs- (30 VDC) als auch netzbetriebene (bis zu 240 VAC) Geräte steuern zu können. Dank des potentialfreien Kontakts (Trockenkontakt) kann er auch in Situationen eingesetzt werden, in denen ein isoliertes Relais erforderlich ist, wie z. B. zur Steuerung von Toren, Klingeln oder Beleuchtung.
Erweiterte Planungs- und Szenenfunktionen
Mit dem Shelly 1 Mini Gen-Modell können Sie bis zu 20 Zeitpläne festlegen, sodass Sie Geräte so programmieren können, dass sie an ausgewählten Wochentagen zu bestimmten Zeiten automatisch ein- oder ausgeschaltet werden. Darüber hinaus unterstützt es die Erstellung von Szenen, d. h. Aktionsgruppen, die gleichzeitig oder nacheinander als Reaktion auf ein Ereignis ausgelöst werden, z. B. das Einschalten mehrerer Geräte bei Bewegungserkennung. Zeitpläne und Szenen werden mit der Shelly Smart Control App konfiguriert, die kostenlos für Mobilgeräte und Computer verfügbar ist.
Integrationen und vollständige lokale oder Fernsteuerung
Das Gerät lässt sich nicht nur in Systeme namhafter Hersteller von Sprachassistenten integrieren, sondern auch in lokale Systeme über HTTP/HTTPS, MQTT, WebHooks oder KNX net/IP APIs. Shelly 1 Mini Gen4 funktioniert sowohl lokal (ohne Zugriff auf die Cloud) als auch über das Internet und ermöglicht so die volle Kontrolle unabhängig vom Standort des Benutzers. Eine integrierte Weboberfläche ermöglicht die direkte Konfiguration über einen Browser.
Hohe Installationsflexibilität
Das Gehäuse des Controllers besteht aus Kunststoff und ermöglicht den Einbau in Installationsdosen. Trotz seiner kompakten Größe beherbergt das Gerät einen fortschrittlichen ESP-Shelly-C68F-Mikrocontroller mit 8 MB Flash-Speicher, der Skripting und Echtzeitfunktionen ermöglicht.
Allgemein
| Hersteller | Shelly |
|---|---|
| Modell | 1MiniGen4 |
Physikalische Parameter
| Maße | 29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 Zoll |
|---|---|
| Gewicht | 19 ±1 g / 0,65 ±0,04 oz |
| Maximales Anzugsdrehmoment der Schraubklemmen | 0,4 Nm / 3,5 lbin |
| Kabelquerschnitt | 0,2 bis 2,5 mm² / 24 bis 14 AWG (Massivdraht, Litzendraht, Buchsen) |
| Abisolierlänge | 6 bis 7 mm / 0,24 bis 0,28 Zoll. |
| Montage | Wandkasten |
| Gehäusematerial | Plastik |
| Gehäusefarbe | Blau |
| Steckerfarbe | Grau |
Umweltbedingungen
| Betriebstemperatur | -20 °C bis 40 °C / -5 °F bis 105 °F |
|---|---|
| Luftfeuchtigkeit bei Betrieb | 30 % bis 70 % relative Luftfeuchtigkeit |
| Maximale Höhe. | 2000 m / 6562 Fuß |
Elektrische Parameter
| Stromversorgung | 110 - 240 VAC |
|---|---|
| Relais | Potenzialfrei, Schließer, 1-polig, µ-Kontakt |
| Stromverbrauch | < 1,2 W |
| Externer Schutz | Auslösecharakteristik B oder C, Bemessungsstrom max. 10 A, Abschaltvermögen min. 6 kA, Energiebegrenzungsklasse 3 |
Parameter der Ausgangsschaltung
| Maximale Schaltspannung | 240 V AC / 30 V DC |
|---|---|
| Maximaler Schaltstrom | 8 A / 240 V Wechselstrom, 5 A / 30 V Gleichstrom |
| Maximale Ausgangsleistung | 2000 W / 240 V Wechselstrom, 150 W / 30 V Gleichstrom |
| Überspannungsschutz | Keiner |
| Aktueller Schutz | Keiner |
| Überlastungsschutz | Keiner |
Sensoren und Messungen
| Interner Temperatursensor | Ja |
|---|
W-lan
| Protokoll | 802.11 b/g/n/ax |
|---|---|
| HF-Band | 2412 - 2472 MHz |
| HF-Leistung | < 20 dBm |
| Reichweite | Bis zu 30 m im Innenbereich / 50 m im Außenbereich (je nach örtlichen Gegebenheiten) |
Bluetooth
| Protokoll | 5,0 |
|---|---|
| HF-Band | 2402 - 2480 MHz |
| HF-Leistung | < 4 dBm |
| Reichweite | Bis zu 10 m im Innenbereich / 30 m im Außenbereich (je nach örtlichen Gegebenheiten) |
Zigbee
| Protokoll | 802.15.4 |
|---|---|
| HF-Bandbreite | 2400 bis 2483,5 MHz |
| HF-Leistung | < 20 dBm |
| Reichweite | Bis zu 100 m im Innenbereich / 300 m im Außenbereich (je nach örtlichen Gegebenheiten) |
Mikroprozessoreinheit
| CPU | ESP-Shelly-C68F |
|---|---|
| Flash-Speicher | 8 MB |
Firmware-Funktionen
| Zeitpläne | 20 |
|---|---|
| WebhookS (URL-Freigaben) | 20 mit 5 URLs pro Webhook |
| Skripte | Ja |
| MQTT | Ja |
