Beschreibung

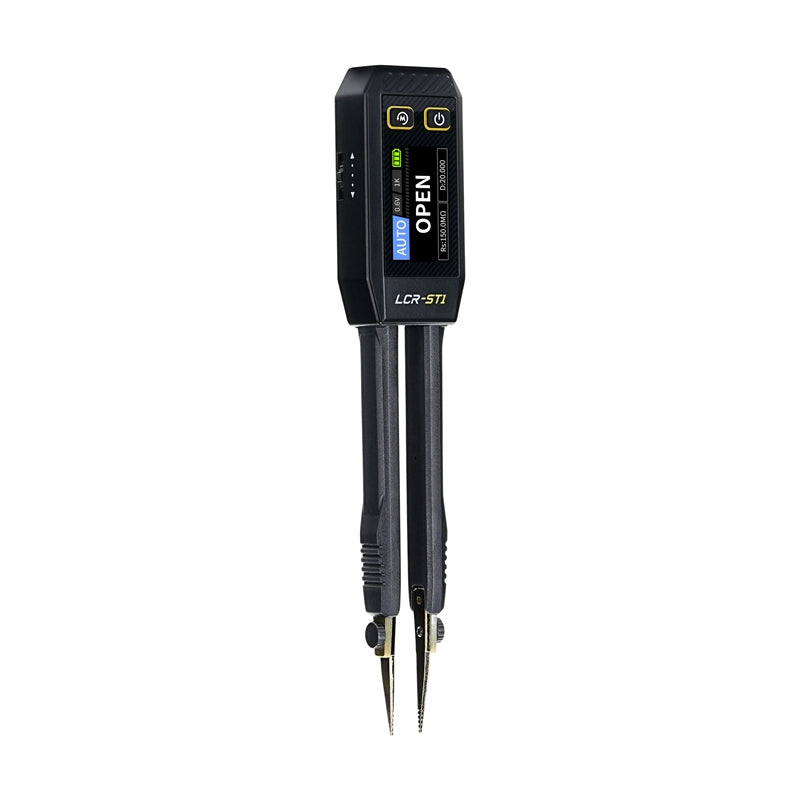

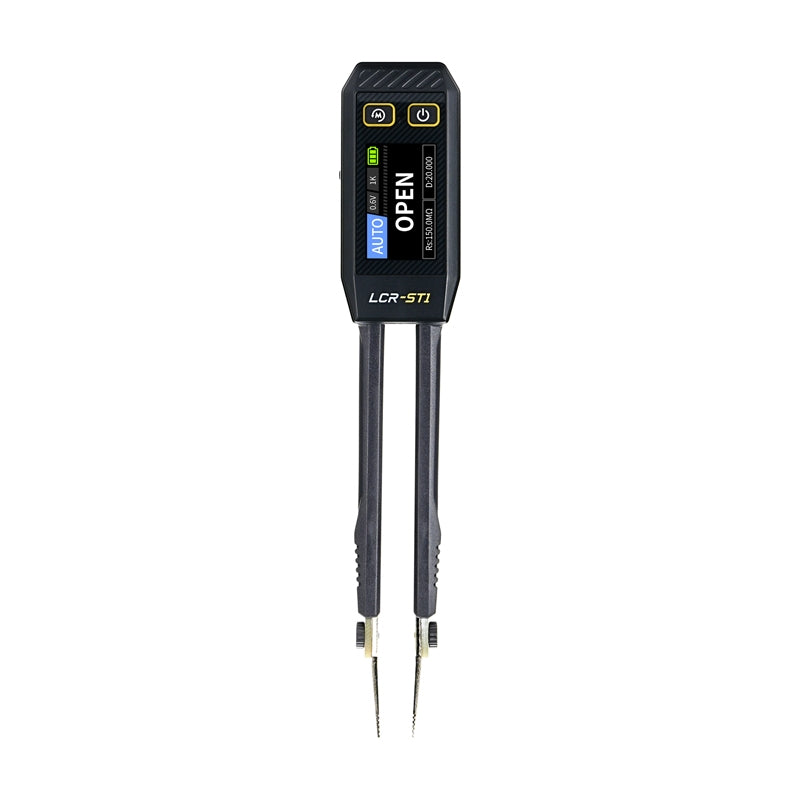

FNIRSI LCR-ST1 Mini-Smart-Digital-Pinzettentester
Das FNIRSI LCR-ST1 ist ein Multifunktions-Pingenmessgerät zum Testen von SMD-Bauteilen. Es unterstützt Widerstands-, Kapazitäts-, Induktivitäts-, ESR- und Diodentests sowie Durchgangsprüfungen. Es bietet drei Testfrequenzen (100 Hz, 1 kHz, 10 kHz), Testpegel von 0,3 V und 0,6 V<sub>RMS</sub> sowie die Anzeige zusätzlicher Parameter wie Q, D, Z und X. Dank seiner kompakten Bauweise, der austauschbaren Anschlüsse und der USB-C-Schnittstelle eignet sich das Gerät ideal für Labor-, Service- und Produktionsanwendungen.
Automatischer Messmodus
Das Gerät erkennt automatisch den Typ des Prüflings und zeigt sowohl die Haupt- als auch die Hilfsparameter an. Diese Lösung vereinfacht die Arbeit mit mehreren Bauteilen und macht das manuelle Umschalten der Betriebsmodi überflüssig. Das Messgerät unterstützt Englisch und Chinesisch.
Detaillierte Analyse
Das Messgerät FNIRSI LCR-ST1 misst neben den Grundwerten (R, L, C) auch den Verlustfaktor (D), die Impedanz (Z), den Gütefaktor (Q), die Reaktanz (X) und den äquivalenten Serienwiderstand (ESR). Diese Funktionalität ermöglicht eine umfassende Bauteildiagnose. Die Messbereiche umfassen Kapazitäten von 1 pF bis 22 mF, Induktivitäten von 1 µH bis 10 H und Widerstände von 10 mΩ bis 10 MΩ.
Bildschirm- und Bedienergonomie
Das 1,14-Zoll-HD-Display stellt die Daten gut lesbar dar. Intuitive Menüs, Tasten mit Silikonüberzügen und ein seitliches Drehrad verbessern die Bedienung. Die Datenspeicherfunktion ermöglicht zudem den Export von Messwerten in eine Excel-Datei per USB. Das Display zeigt zwei Messparameter gleichzeitig an und beschleunigt so die Analyse. Die vergoldeten Spitzen der Pinzette sind austauschbar – das Set enthält sowohl eine klassische gerade Spitze als auch eine gebogene Hakenspitze. Dadurch eignet sich das Gerät für vielfältige Anwendungen, auch an schwer zugänglichen Stellen. Der integrierte Magnet ermöglicht das temporäre Befestigen des Messgeräts an Metalloberflächen.
Leistung und Mobilität
Ein wiederaufladbarer 250-mAh-Lithium-Ionen-Akku sorgt für lange Laufzeiten und wird über einen USB-C-Anschluss geladen. Die automatische Abschaltfunktion spart Strom bei Inaktivität. Das Gerät wiegt nur 41 g und ist daher leicht zu transportieren.
Enthalten:
- FNIRSI LCR-ST1 Multifunktions-Pinzettenmessgerät
- Gebogene Spitzen (1 Paar)
- Magnetischer Ständer
- USB-Kabel zum Aufladen
- Benutzerhandbuch
| Hersteller | FNIRSI |
|---|---|
| Modell | LCR-ST1 |
| Anzeige | Farbbildschirm 1,14" |
| Ladeschnittstelle | USB Typ-C, 5 V/1 A |
| Stromversorgung | 250 mAh wiederaufladbarer Lithium-Akku |
| Abmessungen | 28 × 19 × 150 mm |
| Gewicht | 41 g |
| Kapazitätsmessbereich | 1 mF – 22 mF (100 Hz, 1 kHz ±5 %) 1 µF – 1 mF (100 Hz, 1 kHz, 10 kHz ±2 %) 1 nF – 1 µF (100 Hz ±2 %, 1 kHz und 10 kHz ±0,5 %) 1 pF – 1 nF (1 kHz und 10 kHz ±2 %) |
| Induktivitätsmessbereich | 1 H - 10 H (100 Hz, 1 kHz ±5%) 1 mH - 1 H (alle Frequenzen ±2%) 10 µH - 1 mH (100 Hz ±2 %, 1 kHz und 10 kHz ±0,5 %) 1 µH - 10 µH (10 kHz ±2%) |
| Widerstandsmessbereich | 1 MΩ - 10 MΩ (100 Hz, 1 kHz ±5%) 1 kΩ - 1 MΩ (100 Hz, 10 kHz ±1 %, 1 kHz ±0,5 %) 1 Ω - 1 kΩ (alle Frequenzen ±0,5-1%) 10 mΩ - 1 Ω (alle Frequenzen ±2%) |
| Diodentest | Durchlassspannung: 0,7 V |
