Beschreibung

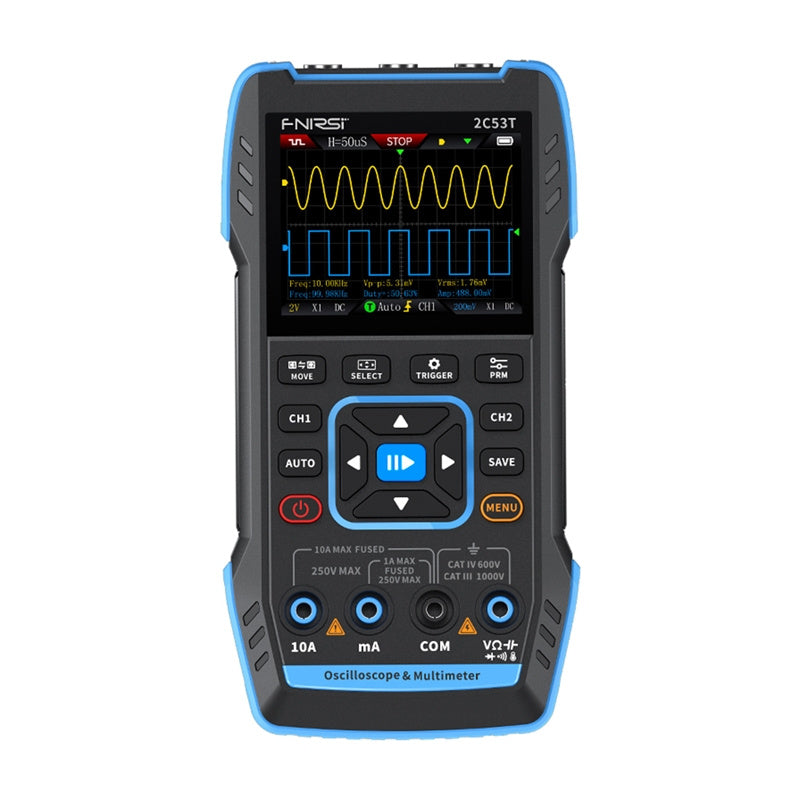

FNIRSI 2C53T tragbares 3-in-1-Oszilloskop, Multimeter und Signalgenerator
Das FNIRSI 2C53T vereint die Funktionen eines 2×50-MHz/250-MSa/s-Oszilloskops mit einem 8-Bit-ADC und 16 kpct Speicherpuffer pro Kanal (Pre-/Post-Trigger), eines Multimeters bis 19999 und eines 50-kHz-Signalgenerators. Die Eingangsimpedanz beträgt 1 MΩ ∥ 15 pF mit AC/DC/GND-Umschaltung. Das robuste ABS-Gehäuse mit Silikonbeschichtung, das 2,8-Zoll-Display (320×240 px) und der 3000-mAh-Akku (bis zu 4 Stunden Betriebsdauer) gewährleisten Mobilität und kontinuierliche Messungen auch unter rauen Bedingungen. Das Gerät ist CAT II 300 V-zertifiziert, mit zwei Keramiksicherungen und einem Überspannungsschutz ausgestattet. Dank der Möglichkeit, Messverläufe zu speichern und die Firmware zu aktualisieren, haben Sie Ihre Ergebnisse stets im Griff und Zugriff auf die neuesten Funktionen.
Farbbildschirm und Multimeter
Das 2,8-Zoll-Display mit einer Auflösung von 320 × 240 Pixeln stellt Wellenformen in Farbe dar und verfügt über eine Nachleuchtfunktion, die die Signalkurve auch nach dem Verblassen auf dem Bildschirm fixiert. Die YT-, Rolling- und XY-Modi (sogenannte Lissajous-Figuren zur Analyse von Phasenunterschieden zwischen Signalen) erleichtern die Beobachtung von Phasenbeziehungen, und die hohe Helligkeit gewährleistet optimale Lesbarkeit unter allen Bedingungen. Ein integriertes Multimeter mit einer Auflösung von bis zu 19999 ermöglicht die Messung von Gleich- und Wechselstrom, niedrigen und hohen Strömen, Widerstand, Kapazität, Dioden, Temperatur und Durchgang (mit Summer). Intelligente Schutzfunktionen schützen Benutzer und Gerät vor Überlastung.
Fortschrittliche Hardwarearchitektur
Die professionelle Kombination aus ARM-Prozessor, FPGA und Hochleistungs-ADC, die in Desktop-Oszilloskopen zum Einsatz kommt, ermöglicht schnelles Triggern und eine präzise Signalwiedergabe. Das Triggersystem bietet die Modi Flanken- (steigend/fallend), Impulsbreiten-, Video- und Slope-Triggerung mit jeweils bis zu 50 % Vor- und Nachtriggerung, sodass selbst kürzeste Signalveränderungen detailgetreu erfasst werden.
Signalgenerator
Der eingebaute Funktionsgenerator bietet Spannungen bis zu ±400 V und Frequenzen bis zu 50 kHz sowie 13 Wellenformen (Sinus, Rechteck, Dreieck, Sägezahn, Rampe, Impuls, Rauschen usw.) mit einstellbarem Offset (Signal-Offset relativ zu Null) und Amplitude in 10 mV/div-Schritten, wodurch das Testen von Filtern, Verstärkern und analogen Schaltungen ohne zusätzliche Hardware möglich ist.
Automatische Messeinrichtung
Die AUTO-Funktion passt Messbereich und Triggerung per Knopfdruck an und ermöglicht so die sofortige Anzeige des Signalverlaufs ohne zeitaufwändige Einrichtung. Zusätzliche Modi wie „Einzeln“ und „Normal“ optimieren die Arbeit bei schnellen Messungen im Feld. Mit nur einem Klick speichern Sie einen Screenshot des Signalverlaufs im Speicher des Oszilloskops oder direkt per USB auf einem Computer. So lassen sich Ergebnisse einfach archivieren und in jeder Umgebung weiter analysieren.
Isolierte Messkanäle
Zwei vollständig unabhängige Eingänge (CH1 und CH2) mit 50 MHz Bandbreite eliminieren gegenseitige Störungen und verbessern so die Messgenauigkeit. Die Abtastrate von 250 MSa/s erfasst PWM-Impulse und Versorgungsspannungsschwankungen mit höchster Präzision.
Robuste Konstruktion
Das ABS-Gehäuse (Acrylnitril-Butadien-Styrol – ein hochfester Kunststoff) mit Silikonbeschichtung schützt vor Stürzen und Stößen, und die vergoldeten Leiterbahnen der Leiterplatte sind korrosionsbeständig. Der 3.000-mAh-Akku ermöglicht eine Betriebsdauer von bis zu 3 Stunden. Dank des ausklappbaren Ständers lässt sich das Gerät in jedem beliebigen Winkel positionieren, während ergonomische Tasten und ein USB-C-Anschluss für komfortable Bedienung und einfaches Laden sorgen.
Enthalten:
- FNIRSI 2C53T tragbares 3-in-1-Oszilloskop
- 10× Messsonden (2 Stück)
- Sonde mit Krokodilklemmen
- Kabel für das Multimeter
- Ladekabel
- Tragetasche
- Benutzerhandbuch
Produktparameter
| Bildschirm | 2,8-Zoll-HD-Farbdisplay |
|---|---|
| Auflösung | 320 × 240 |
| Ladespezifikationen | USB-C (5 V/1 A) |
| Akku | Lithium-Ionen-Akku, 3000 mAh |
| Unterstützte Funktionen | Oszilloskop, Signalgenerator, Multimeter (siehe Funktionsparameter für Details) |
| Standby-Zeit | 6 h (Labormaximum) |
| Sprache | Chinesisch und Englisch |
| Abmessungen | 167 × 89 × 35 mm |
| Gewicht | 300 g |
Oszilloskopparameter
| Kanäle | Zweikanal |
|---|---|
| Probenahme | 250 MSa/s |
| Analoge Bandbreite | 50 MHz (jeder Kanal unabhängig 50 MHz) |
| Speichertiefe | 1 k-Punkte |
| Impedanz | 1 MΩ |
| Zeitbasisbereich | 10 ns - 20 s |
| Vertikale Empfindlichkeit | 10 mV/Effekt - 10 V/Effekt (×1) |
| Maximale Messspannung | ±400 V |
| Triggermodus | AUTO/Normal/Einzeln |
| Anzeigemodus | YT/Rolling/XY |
| Kupplung | Wechselstrom/Gleichstrom |
| Persistenz verfolgen | AUS, 500 ms, 1 s, ∞. |
| Mathematische Funktionen | 8 Grundrechenarten + FFT |
| Wellenform-Dump-Aufzeichnung | Ja |
| Wellenformbild exportieren | Ja |
| Cursor-Messung | Ja |
Signalgeneratorparameter
| Kanal | Einzelkanal |
|---|---|
| Frequenz | 1 Hz - 50 kHz |
| Amplitude | 0,1 - 3,0 V |
Multimeter-Parameter
| Gleichspannung | 1,9999 V / 19,999 V / 199,99 V / 1000 V ±(0,5 %+3) |
|---|---|
| Wechselspannung | 1,9999 V / 19,999 V / 199,99 V / 750,0 V ±(1 %+3) |
| Gleichstrom | 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,2 %+3) |
| Wechselstrom | 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,5 %+3) |
| Widerstand | 9,999 MΩ / 1,9999 MΩ / 199,99 kΩ / 19,999 kΩ ±(0,5 %+3); 1,9999 kΩ / 199,99 Ω ±(2,0 %+3) |
| Kapazität | 9,999 mF / 99,99 mF ±(5,0 %+20) |
| Temperatur | -55 °C - 1300 °C (-67 °F - 2372 °F) ±(2,5 %+5) |
| Diodenmessung | Ja |
| Durchgangsprüfung | Ja |
