FNIRSI 1014D 2-in-1 Oszilloskop-Signalgenerator

FNIRSI 1014D 2-in-1 Oszilloskop-Signalgenerator

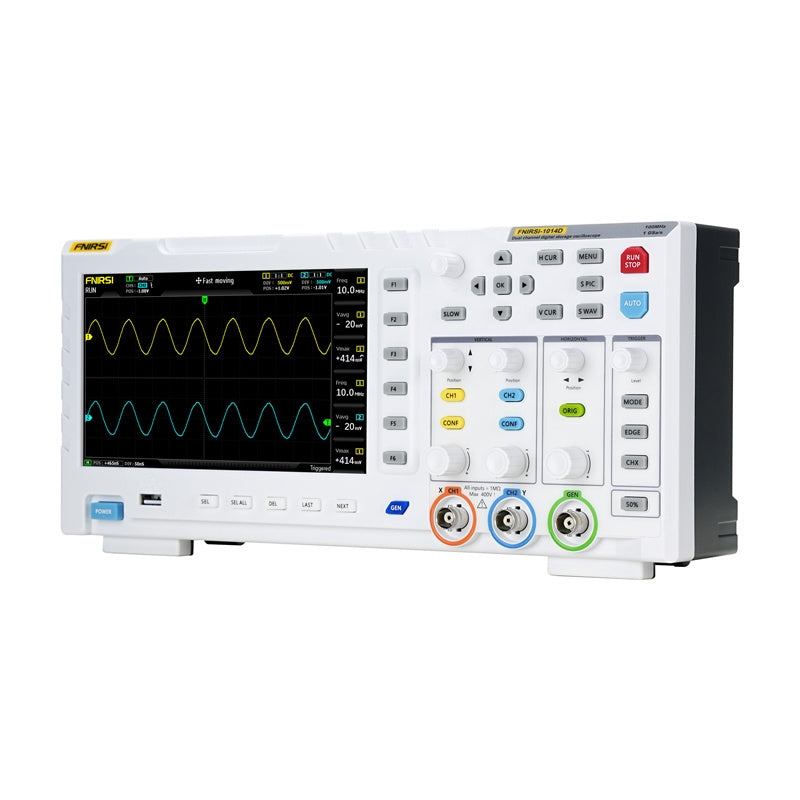

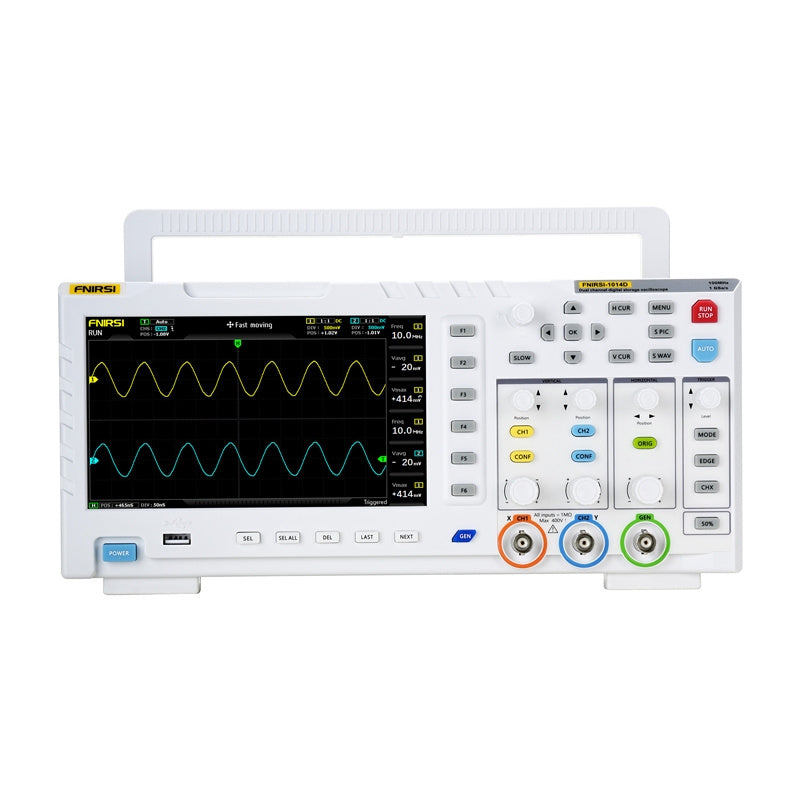

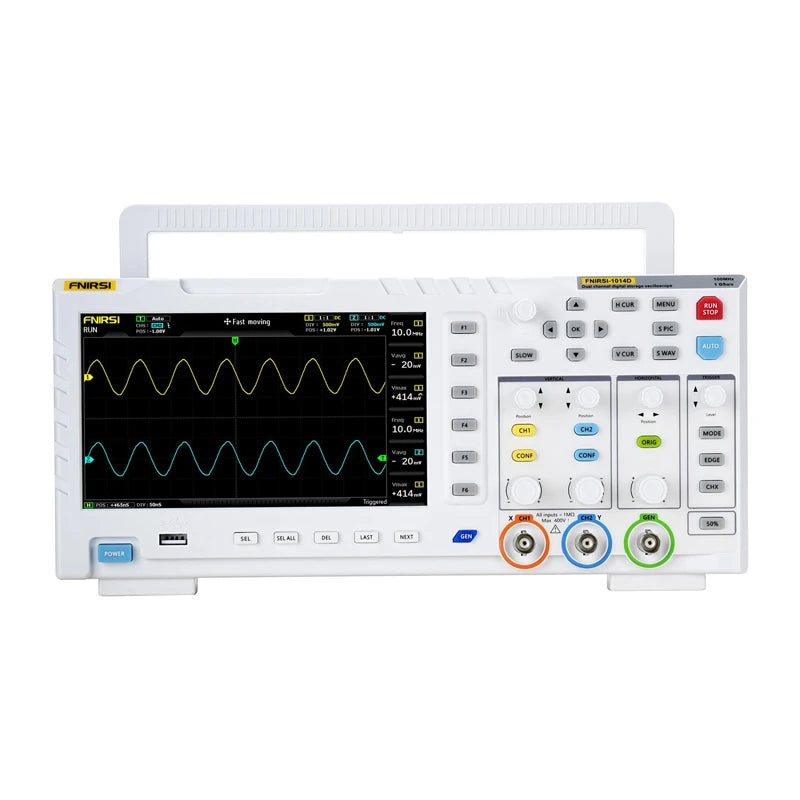

Das FNIRSI 1014D ist ein kompaktes Digitaloszilloskop, das speziell für Elektronikservice, Forschungs- und Entwicklungsabteilungen, die technische Ausbildung und Hobbyanwender entwickelt wurde. Es ermöglicht die gleichzeitige Analyse und Signalgenerierung und erweitert so das Anwendungsspektrum bei der Schaltungsdiagnose, dem Testen von Prototypen und dem Erlernen der Arbeit mit Signalverläufen erheblich. Das Gerät verfügt über zwei Eingangskanäle mit 1 MΩ Impedanz und unterstützt eine Bandbreite von 100 MHz bei einer Abtastrate von 1 GSa/s. Ein 7-Zoll-LCD-Bildschirm mit einer Auflösung von 800 × 480 Pixeln erleichtert die Bedienung. Autoanalyse, FFT, XY-Modus und Cursoraufzeichnung sind möglich. Der 1 GB große interne Speicher bietet Platz für bis zu 1.000 Signalverläufe und 1.000 Screenshots. Die Daten können einfach per USB auf einen Computer exportiert werden.

Schnelle Signalanalyse

Eine hohe Abtastrate von 1 GSa/s und eine Bandbreite von 100 MHz ermöglichen die detaillierte Analyse analoger und digitaler Signale. Dadurch kann das Gerät selbst kurzzeitige Anomalien im Signalverlauf erfassen. Die Triggermodi umfassen Auto, Single und Normal, sodass das Gerät sowohl Störimpulse als auch reguläre analoge Signale wie Sinuswellen erfassen kann.

Eingebauter DDS-Generator

Der integrierte DDS-Signalgenerator unterstützt 14 Standardwellenformen (darunter Sinus, Rechteck, Sägezahn und Dreieck) mit präziser Frequenzeinstellung in 1-Hz-Schritten. Die verwendete Lösung ermöglicht die Erzeugung von Signalen mit exakten Parametern für Tests und Simulationen. Der Ausgangsfrequenzbereich reicht bis zu 10 MHz (für Sinuswellen) und erlaubt somit das Testen einer Vielzahl von elektronischen Schaltungen und Signalverarbeitungssystemen.

Wellenformerfassungsfunktion

Die Funktion „Ausgangserfassung“ ermöglicht es, Teile oder die gesamte tatsächliche Wellenform des Oszilloskops als Ausgangssignal des Generators zu speichern. Die Möglichkeit, bis zu 1000 benutzerdefinierte Signale zu speichern, erhöht die Flexibilität bei Tests und Analysen. Diese Lösung unterscheidet den FNIRSI 1014D von klassischen Arbiträrgeneratoren, die ausschließlich auf manueller Signalanpassung basieren.

Überspannungsschutz

Ein integriertes Hochspannungsschutzmodul ermöglicht die sichere Messung von Signalen bis zu 400 V (mit x10-Sonde) und reduziert so das Risiko einer Gerätebeschädigung bei Messungen in netzbetriebenen Systemen. Die Schutzfunktion arbeitet automatisch, sodass eine versehentliche Verwendung der Sonde ohne Umschaltung auf x10 keine Beschädigung des Geräts verursacht.

Display mit hoher Lesbarkeit

Das 7-Zoll-TFT-Farbdisplay mit einer Auflösung von 800 x 480 Pixeln liefert eine klare Darstellung von Signalverläufen. Dank Automatikmodus und intuitiver Benutzeroberfläche erhalten Sie schnell und ohne manuelle Einstellungen ein Bild des Signals. Ein intelligenter Erkennungsalgorithmus passt den Triggerpegel automatisch an, selbst bei Signalverläufen mit mehreren Flanken oder der sogenannten Totzone. Dies spart Zeit und vermeidet Interpretationsfehler. Das Oszilloskop speichert bis zu 1.000 Screenshots und 1.000 Signalverläufe in seinem 1 GB großen internen Speicher. Die Daten werden als Miniaturansichten angezeigt, was die schnelle Ansicht und Auswahl erleichtert. Über die Benutzeroberfläche können Sie Datensätze vergrößern, löschen und exportieren, ohne den Wiedergabemodus zu verlassen.

Signalanalysefunktionen

Die integrierte FFT-Funktion und der XY-Wellenformdarstellungsmodus ermöglichen die Analyse von Oberwellen und den Vergleich von Amplituden und Phasenverschiebungen zweier Signale. Diese Funktionen sind hilfreich bei der Diagnose elektronischer Schaltungen. Darüber hinaus ermöglicht der manuelle Cursor-Messmodus das Ablesen von Spitzenwert und Frequenz ohne erneute Skalenberechnung, was die Analysegenauigkeit selbst bei verzerrten Wellenformen erhöht. Das Gerät verwendet einen speziellen Algorithmus zur Dekodierung des Skalensignals, wodurch Fehlmessungen aufgrund von Oxidation oder Verschleiß des Mechanismus vermieden werden. Selbst bei einem defekten Encoder arbeitet das Oszilloskop einwandfrei.

Enthalten:

• FNIRSI 1014D 2-in-1 Oszilloskop
• 100-MHz-Tastkopf x2
• USB-Ladegerät
• Benutzerhandbuch
