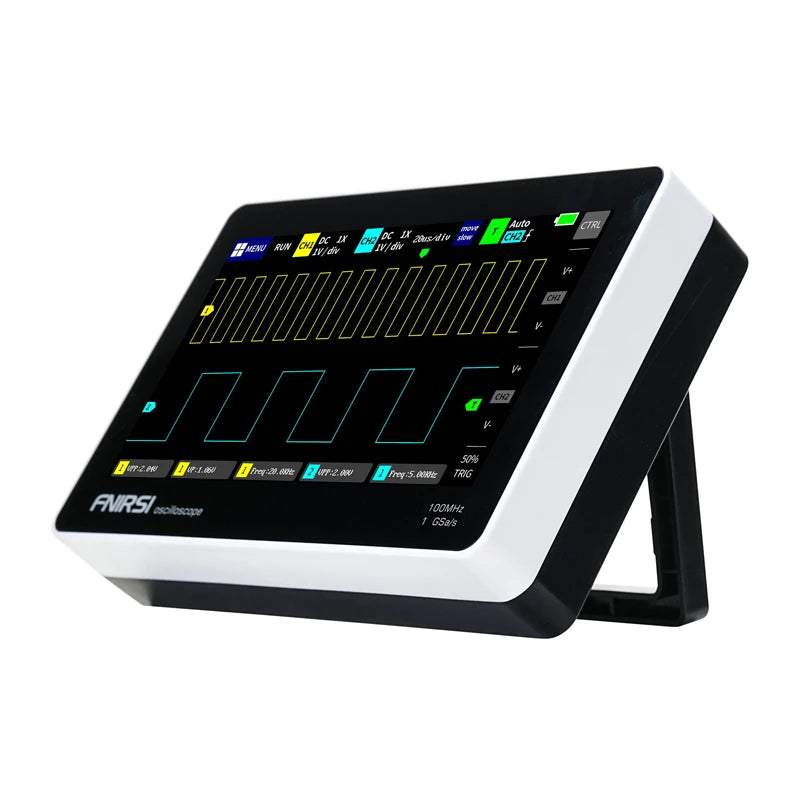

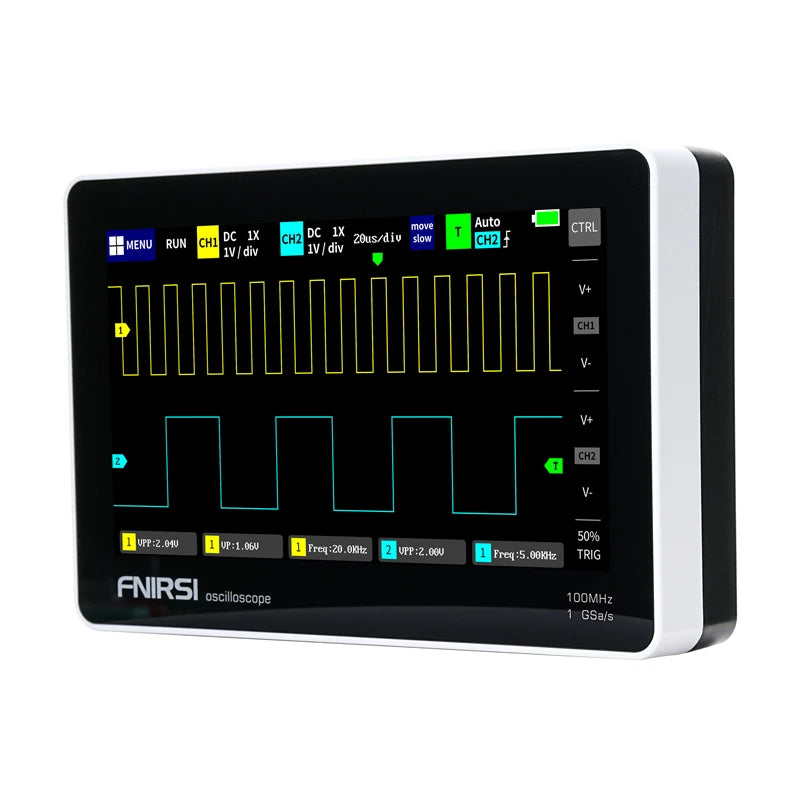

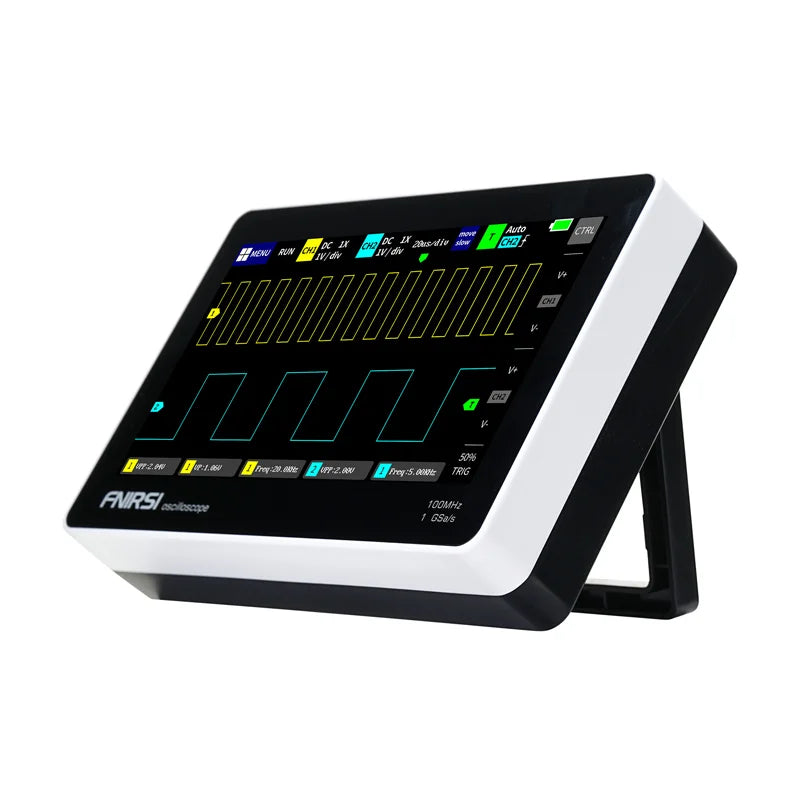

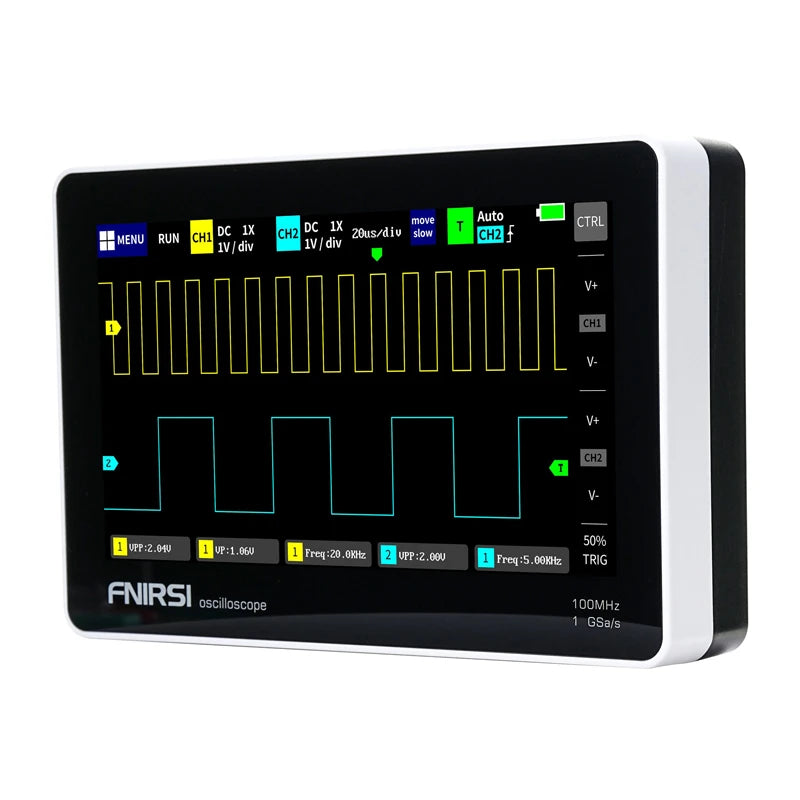

FNIRSI 1013D 7" tragbares Tablet-Oszilloskop

FNIRSI 1013D 7" tragbares Tablet-Oszilloskop

Das tragbare Oszilloskop FNIRSI 1013D mit 7-Zoll-Touchscreen, zwei Messkanälen, 100 MHz Bandbreite und 1 GSa/s Abtastrate ermöglicht präzise Signalanalysen in Service, Werkstatt und Elektronikentwicklung. Ausgestattet mit einem gut lesbaren 800x480-TFT-Display, automatischer Signalanpassung per Knopfdruck und einer Wellenformaufzeichnungsfunktion, erlaubt es komfortable und schnelle Messungen überall. Dank der Unterstützung analoger und digitaler Signalanalyse eignet es sich sowohl für die Gerätewartung als auch für Heimwerkerprojekte. Der integrierte 6.000-mAh-Lithium-Akku ermöglicht einen Betrieb von ca. 4 Stunden.

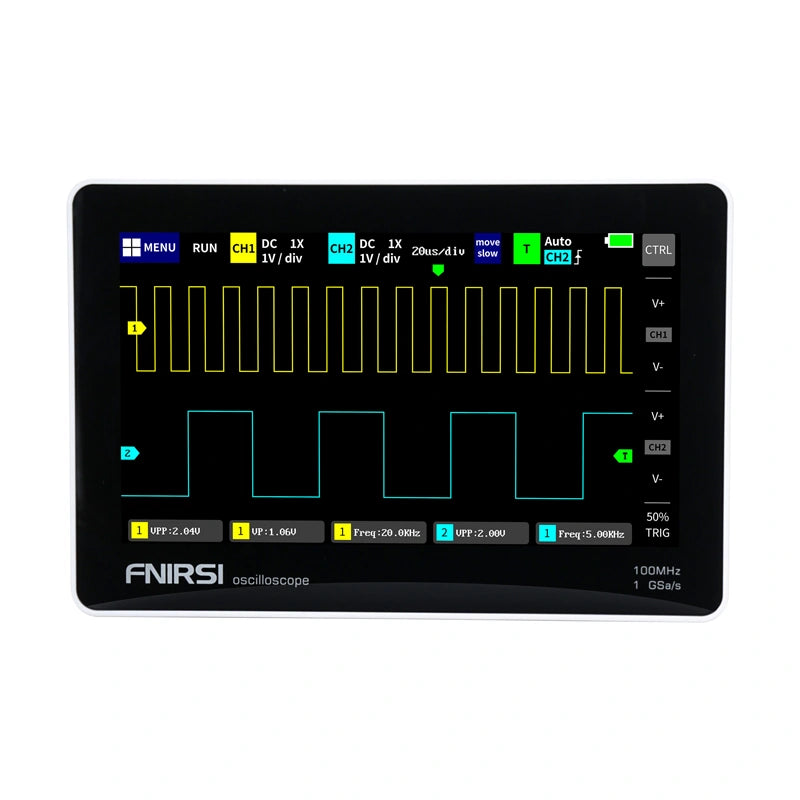

Klarer Touchscreen

Das FNIRSI 1013D verfügt über ein 7-Zoll-TFT-LCD-Display mit einer Auflösung von 800 x 480 Pixeln, das für hohe Helligkeit, hohen Kontrast und präzise Wellenformdarstellung sorgt. Die Touch-Bedienung ermöglicht schnelles Zoomen, Verschieben und Ändern von Messparametern und beschleunigt so die Arbeit, da keine physischen Tasten benötigt werden. Das Display nutzt kapazitive Technologie, bekannt von modernen Smartphones, und gewährleistet dadurch eine reibungslose Bedienung ohne Verzögerungen beim Ändern von Einstellungen. Die Cursor-Messfunktion ermöglicht das genaue Ablesen von Signalamplitude, Periode und Frequenz, ohne dass Einheiten aus dem Raster auf dem Display umgerechnet werden müssen. Dies ist besonders hilfreich bei verzerrten Signalen oder Rechteckwellenformen mit Rauschen.

Zwei Messkanäle

Das Gerät verfügt über zwei Messkanäle mit einer Eingangsimpedanz von 1 MΩ, die die gleichzeitige Analyse zweier Signale ermöglichen. Dies vereinfacht den Vergleich von Ein- und Ausgängen von Verstärkerschaltungen, Wandlern oder die Analyse von PWM-Signalen. Dadurch erweitert sich das Anwendungsspektrum im Vergleich zu Einkanalmodellen erheblich. Zusätzlich kann eine Lissajous-Musteranalyse im XY-Modus durchgeführt werden, mit der sich Frequenz, Amplitude und Phasenverschiebung zwischen zwei Signalgruppen bestimmen lassen.

Automatische Signalanpassung

Die automatische Ein-Knopf-Anpassungsfunktion ermöglicht die sofortige Einstellung von Signalmessparametern ohne manuelle Kalibrierung. So kann das FNIRSI 1013D die Einstellungen für ein 1-Vpp-Signal innerhalb einer Sekunde anpassen, was Zeit spart und die Arbeitseffizienz steigert. Der integrierte Fuzzy-Logik-Algorithmus gewährleistet hohe Genauigkeit und zentriert das Signal automatisch im Bildschirm, was die Analyse deutlich vereinfacht.

Schutz vor Beschädigungen

Das Oszilloskop verfügt über integrierte Überspannungsschutzmodule bis 400 V, um versehentliche Schäden am Gerät bei der Messung von Hochspannungssignalen zu verhindern, selbst wenn die Messspitze nicht auf 10x eingestellt ist. Dadurch können Sie Stromversorgungs- und Hochspannungsschaltungen sicher prüfen.

Datenspeicherung und -export

Das FNIRSI 1013D verfügt über einen internen Speicher von 1 GB, auf dem bis zu 1.000 Bilder und 1.000 Wellenformsätze gespeichert werden können. So lassen sich Messergebnisse schnell per Knopfdruck speichern und zur weiteren Analyse per USB auf einen Computer exportieren. Die Wellenform-Manager-Funktion ermöglicht die Anzeige von Miniaturansichten gespeicherter Wellenformen, das Vergrößern, Löschen und Analysieren direkt auf dem Gerät – ähnlich wie in einer Smartphone-Galerie. Dies erhöht den Komfort der Datenverwaltung.

Erweiterte Auslösefunktionen

Das Oszilloskop bietet verschiedene Triggermodi – Auto, Einzel und Normal. Je nach gewähltem Modus können Sie damit beispielsweise plötzliche Zündimpulse, IR-Fernbedienungssignale oder Sinussignale testen. Das Gerät ist somit ein vielseitiges Diagnosewerkzeug. Sie können außerdem die Triggerflanke (steigend/fallend) und den Triggerkanal einstellen, um die relevanten Signalabschnitte präzise zu erfassen.

Enthalten:

• FNIRSI 1013D tragbares Touchscreen-Oszilloskop
• Tastkopf (100 MHz) x2
• USB-Ladegerät
• Benutzerhandbuch
